[Kotlin] Android MQTT + MQTTX 설정하기

MQTT구조

MQTT는 크게 세 가지 Broker, Publisher, Subscriber 구조로 이루어져 있습니다.

Publisher는 메시지(데이터)를 발행하는 역할

Subscriber는 메세지(데이터)를 구독하는 역할

Borker는 메시지를 Publisher로부터 받아와 Subscriber가 가져갈 수 있도록 전달하는 역할

이라고 생각하시면 됩니다.



아래 구조도를 보면서 설명하겠습니다.

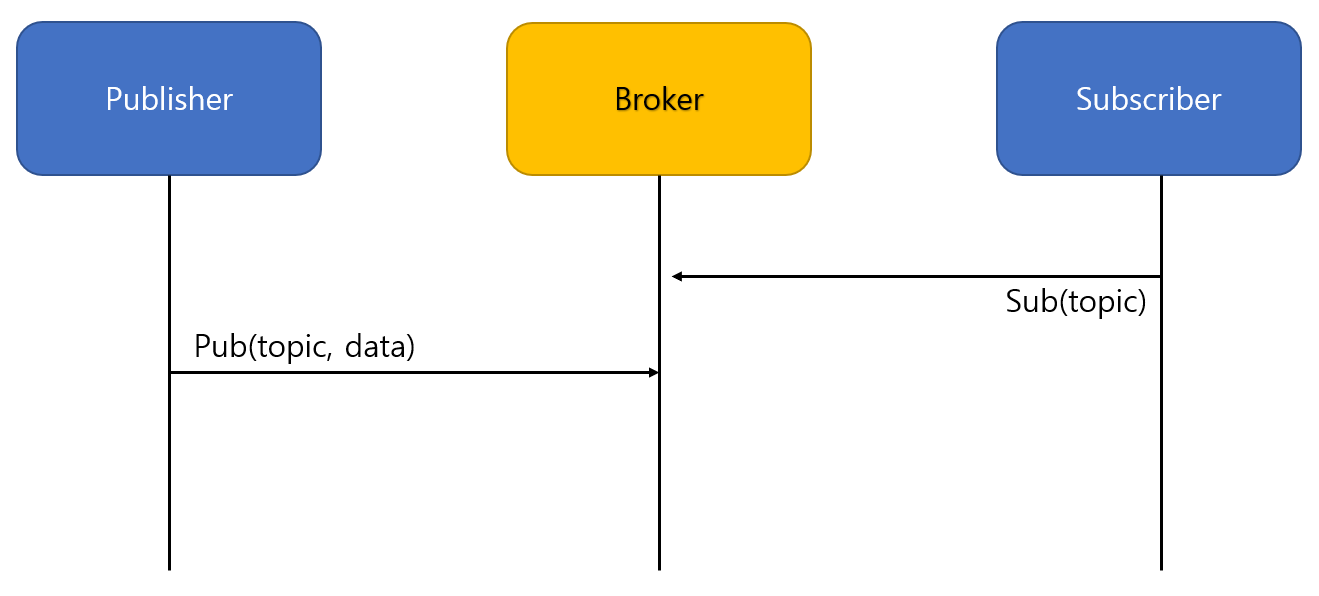

(▲간략한 구조도)





1. Gradle 추가

// MQTT eclipse
implementation 'org.eclipse.paho:org.eclipse.paho.client.mqttv3:1.2.5'
// MQTT hannesa2
implementation 'com.github.hannesa2:paho.mqtt.android:3.5.1'





2. 코드 작성

class TempFragment : Fragment() {

    // mqtt 관련
    private val serverUri = "tcp://mqtt@broker.emqx.io:1883" // 서버 URI (=브로커 URI)

    // Publish a message
    private val topic = "mia/topic" // 토픽
    private val qos = 1
    private val retained = false

    private var sendText = ""
    private var receiveText = ""

    // Mqtt 방식의 통신을 지원하는 클래스, MqttAndroidClient 객체 생성
    private lateinit var mqttClient: MqttAndroidClient

    override fun onCreateView(
        inflater: LayoutInflater,
        container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        BleDebugLog.i(logTag, "onCreateView-()")
        binding = DataBindingUtil.inflate(inflater, R.layout.fragment_temp, container, false)
        with(binding) {
            viewModel = tempViewModel
            lifecycleOwner = viewLifecycleOwner
        }
        return binding.root
    }

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)
        BleDebugLog.i(logTag, "onViewCreated-()")

        // 연결
        binding.connectBtn.setOnClickListener {
            connectMqtt()
        }
        // 전송
        binding.sendBtn.setOnClickListener {
            sendMessageMqtt()
        }
        // 연결 해제
        binding.disconnectBtn.setOnClickListener {
            disconnectMqtt()
        }

    }
  }





3. MQTT 연결하기

/**
 * MQTT 연결
 */
private fun connectMqtt() {
    BleDebugLog.i(logTag, "connectMqtt-()")
    // MqttAndroidClient 초기화
    // → 기본적으로 AUTO_ACT로 동작함 : 메시지가 반환되면 프로세스에 메시지가 도착했다고 즉시 알림
    mqttClient = MqttAndroidClient(requireContext(), serverUri, MqttClient.generateClientId())
    // MqttConnectOptions는 Mqtt의 Client가 서버에 연결하는 방법을 제어하는 클래스
    val connectOptions = MqttConnectOptions()
    connectOptions.isCleanSession = true
    // Mqtt 서버와 연결
    // 연결 결과 콜백 등록 → callbackConnectResult
    mqttClient.connect(connectOptions, null, callbackConnectResult)
}

MQTT serverUri (브로커 Uri) 를 넣어서 초기화 한다.

connect() 연결한다.

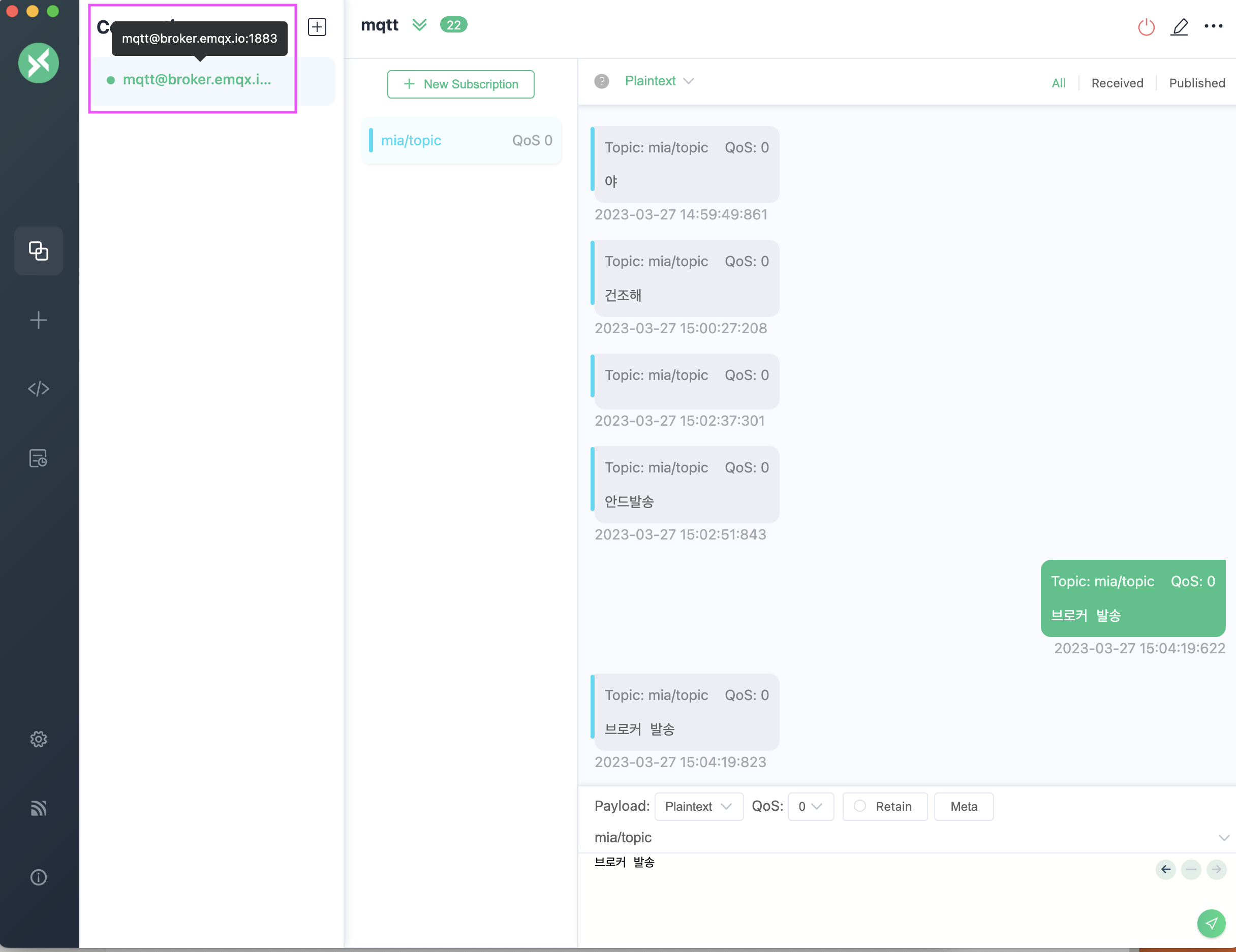

MQTTX 설정은 아래와 같다.







4. 연결 결과 콜백

/**
 * connect 결과 처리
 */
private var callbackConnectResult = object : IMqttActionListener {
    override fun onSuccess(asyncActionToken: IMqttToken?) {
        BleDebugLog.i(logTag, "onSuccess-()  :: 연결 성공")
        BleDebugLog.d(logTag, "asyncActionToken: $asyncActionToken")
        // 연결에 성공하면 해당 토픽 구독
        mqttClient.subscribe(topic, 1)
        mqttCallBack()
        sendMessageMqtt()
    }

    override fun onFailure(asyncActionToken: IMqttToken?, exception: Throwable?) {
        BleDebugLog.i(logTag, "onFailure-() :: 연결 실패")
        BleDebugLog.e("$exception")
    }
}

연결 성공하면, 토픽을 subcribe(구독)한다.

모바일 = Subscriber 구독자





5. 메시지 전송

/**
 * 메시지 전송
 */
private fun sendMessageMqtt() {
    mqttClient.publish(topic, binding.msg.text.toString().toByteArray(), qos, retained) // 메세지 전송
    sendText = sendText + binding.msg.text.toString() + "\n"
    binding.firstTextView.text = sendText
}

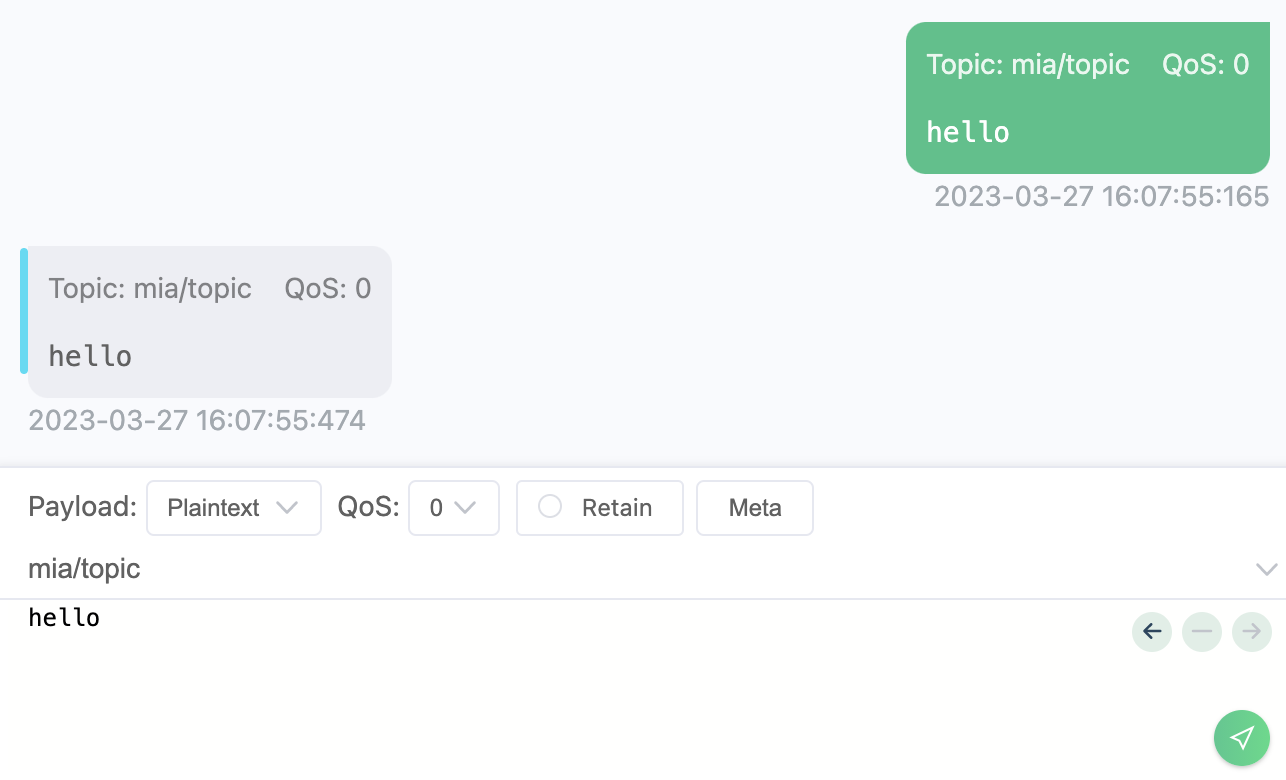

현재는,

실제 서버<-> 브로커 서버<-> 모바일 이 아닌,

브로커 서버 <-> 모바일 이기 때문에

브로커 서버에서 데이터를 publish (발행) 하는 걸로 하였다.



+ 모바일에서 메시지 전송 (데이터 publish), MQTTX 에서 데이터 전송 (데이터 publish) 둘 다 할 수 있는 구조이다.





6. 메시지 상태 콜백

/**
 * 메시지 상태 콜백
 */
private fun mqttCallBack() {
    // 콜백 설정
    mqttClient.setCallback(object : MqttCallback {
        // 연결이 끊겼을 경우
        override fun connectionLost(p0: Throwable?) {
            BleDebugLog.i(logTag, "connectionLost-() :: 연결 끊어짐")
        }

        // 메세지가 도착했을 때
        override fun messageArrived(topic: String?, message: MqttMessage?) {
            BleDebugLog.i(logTag, "messageArrived-() :: 메시지 도착")
            BleDebugLog.d(logTag, "topic: $topic")
            BleDebugLog.d(logTag, "message: $message")
            receiveText = receiveText + message.toString() + "\n\n"
            binding.secondTextView.text = receiveText
        }

        // 메시지 전송이 성공했을 때
        override fun deliveryComplete(p0: IMqttDeliveryToken?) {
            BleDebugLog.i(logTag, "deliveryComplete-() :: 메시지 전송 성공")
        }
    })
}

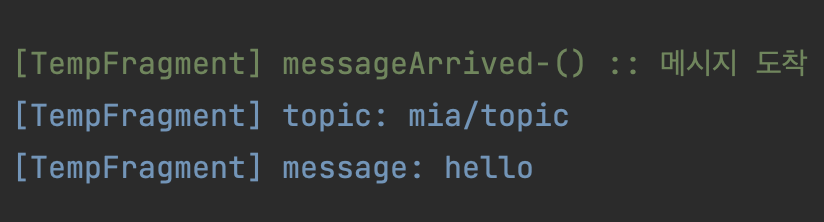

1. 모바일에서 데이터 발행 했을 때, Logcat

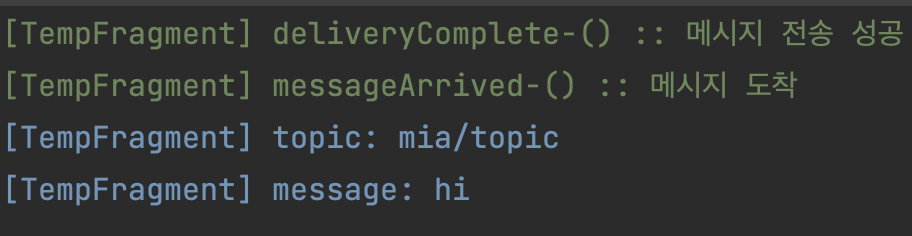

2. MQTTX에서 데이터 발행 했을 때, Logcat





MQTT 연결 중일 때,

데이터 발행이 이뤄지면 이를 구독하고 있던 모바일은 mqttClient에 등록된 콜백에서 메시지를 실시간으로 받는다!
